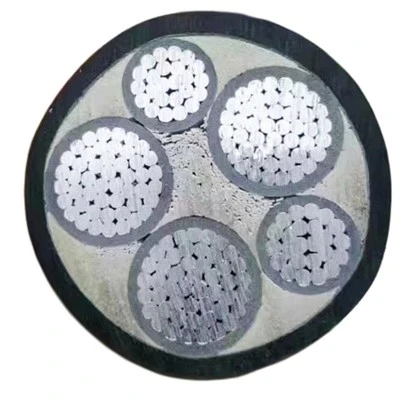

Pregled proizvoda
XLPE kabel s aluminijskim vodičem YJLV izoliranim PVC plaštom je visoko{0}}oklopni proizvod za prijenos energije, posebno dizajniran za scenarije distribucije energije, PV i elektrane. Kao vrhunski aluminijski provodni kabel, koristi aluminij visoke-čistoće kao vodič, što osigurava stabilnu električnu vodljivost i-cenovnu učinkovitost, savršeno ispunjavajući stroge zahtjeve globalnih industrijskih kupaca za prijenos energije. Ovaj kabel visokog oklopa opremljen je prilagodljivim vrstama oklopa (SWA/STA/AWA/ATA) i dvostrukom XLPE izolacijom i zaštitom od PVC plašta, učinkovito otporan na vanjska mehanička oštećenja, koroziju i vlagu, osiguravajući dugoročan-pouzdani rad u različitim teškim radnim okruženjima. Sa širokim rasponom prilagodljivih presjeka i konfiguracija jezgri, prilagođava se NN, MV i HV naponskim razinama, pružajući fleksibilna rješenja za različite projektne razmjere.
Tehničke specifikacije
|
Parametar |
Specifikacija |
Parametar |
Specifikacija |
|
Model |
YJLV |
Nazivni napon |
8,7kV, 10kV, 15kV, 20kV, 26kV, 33kV, 35kV |
|
Materijal vodiča |
Aluminij |
Izolacija / jakna |
XLPE / PVC |
|
Radna temperatura |
90 stupnjeva |
Boja |
Crna |
|
Presjek |
1,5 mm²–630 mm² (prilagodljivo) |
Jezgra |
1/2/3/4/3+1/5/3+2/4+1 |
|
Vrsta oklopa |
SWA/STA/AWA/ATA (prilagođeno) |
Vrsta napona |
NN / SN / VN |
|
Minimalna količina za narudžbu |
100 metara |
Certifikati |
CCC, ISO, CE |
|
Prilagođena usluga |
Podržani OEM i ODM |
Podrijetlo |
Hebei, Kina |
|
Primjena |
Distribucija električne energije, PV, elektrana |
Vrsta kabela |
Oklopni kabel s aluminijskom jezgrom |
Značajke
Radna temperatura je najveća nazivna radna temperatura vodiča, koja iznosi 90 stupnjeva; maksimalna temperatura tijekom kratkog spoja ne smije prelaziti 250 stupnjeva, a trajanje ne smije biti duže od 5 sekundi; temperatura ugradnje i polaganja je minimalna temperatura za ugradnju i polaganje kabela, koja nije niža od 0 stupnjeva; za zračno{4}}položene kabele, temperatura okoline je 40 stupnjeva; za zemljano-položene kabele, temperatura okoline je 25 stupnjeva.
|
Specifikacije i parametri kabela s jednožilnom{0}}aluminijskom xlpe izolacijom od PVC-a |
|||||
|
Nazivna površina-presjeka |
Debljina izolacije |
Debljina plašta |
Približno sveukupno |
cca. težina |
Maksimalni istosmjerni otpor vodiča na 20 stupnjeva |
|
mm2 |
mm |
mm |
mm |
kg/km |
Ω/ km |
|
1x1.5 |
0.7 |
1.4 |
6 |
||
|
1x2.5 |
0.7 |
1.4 |
6 |
41 |
12.1 |
|
1x4 |
0.7 |
1.4 |
7 |
49 |
7.41 |
|
1x6 |
0.7 |
1.4 |
7 |
59 |
4.61 |
|
1x10 |
0.7 |
1.4 |
8 |
80 |
3.08 |
|
1x16 |
0.7 |
1.4 |
9 |
105 |
1.91 |
|
1x25 |
0.9 |
1.4 |
11 |
147 |
1.20 |
|
1x35 |
0.9 |
1.4 |
12 |
184 |
0.868 |
|
1x50 |
1.0 |
1.4 |
13 |
236 |
0.641 |
|
1x70 |
1.1 |
1.4 |
15 |
314 |
0.443 |
|
1x95 |
1.1 |
1.5 |
17 |
406 |
0.320 |
|
1x120 |
1.2 |
1.5 |
19 |
496 |
0.253 |
|
1x150 |
1.4 |
1.6 |
21 |
609 |
0.206 |
|
1x185 |
1.6 |
1.6 |
23 |
747 |
0.164 |
|
1×240 |
1.7 |
1.7 |
26 |
951 |
0.125 |
|
1×300 |
1.8 |
1.8 |
28 |
1162 |
0.100 |
|
1×400 |
2.0 |
1.9 |
32 |
1477 |
0.0778 |
|
1×500 |
2.2 |
2.0 |
35 |
1856 |
0.0605 |
|
1×630 |
2.4 |
2.2 |
40 |
2351 |
0.0469 |
|
1×800 |
2.6 |
2.3 |
44 |
||
Osnovne prednosti i scenariji primjene
Aluminijski vodljivi kabel odlikuje se aluminijskim vodičem visoke-čistoće, koji ne samo da smanjuje gubitke pri prijenosu energije, već i snižava troškove nabave, što ga čini isplativim- izborom za globalne kupce. Kao profesionalni kabel s visokim oklopom, njegova prilagodljiva struktura oklopa (SWA/STA/AWA/ATA) pruža snažnu mehaničku zaštitu, sprječavajući oštećenja od vanjskog udara, kompresije i korozije tijekom instalacije i rada. Kombinacija dvostruke XLPE izolacije i PVC plašta poboljšava izolacijsku izvedbu i otpornost na habanje, osiguravajući siguran i stabilan prijenos energije čak iu teškim industrijskim okruženjima.
S rasponom presjeka od 1,5 mm²–630 mm² i višestrukim konfiguracijama jezgri, aluminijski vodljivi kabel može se prilagoditi specifičnim potrebama NN, MV i HV projekata. Ovaj kabel visokog oklopa naširoko se koristi u sustavima distribucije električne energije, fotonaponskim energetskim projektima i elektranama, pružajući pouzdanu podršku za napajanje velikih-industrijskih projekata i malih-do-srednjih scenarija prijenosa energije. Uz podršku OEM & ODM usluga i 100-metara MOQ, nudi fleksibilne i troškovno učinkovite opcije nabave za globalne industrijske kupce, pomažući im smanjiti troškove projekta i poboljšati operativnu učinkovitost.
Popularni tagovi: yjlv aluminijski vodič xlpe izolirani pvc plašt xlpe kabel, Kina yjlv aluminijski vodič xlpe izoliran pvc plašt xlpe kabel proizvođači, dobavljači, tvornica
