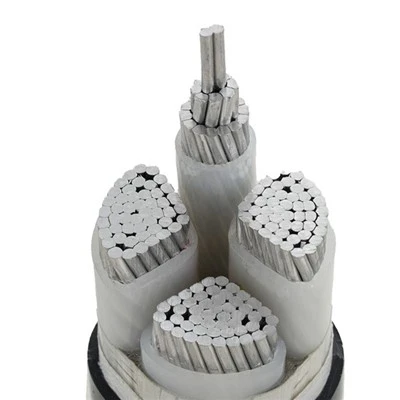

Pregled proizvoda
Kabel serije YJLV visoko je{0}}učinkovito,-cijenovno učinkovito rješenje projektirano za-prijenos energije na velike-udaljenosti i-industrijsku infrastrukturu velikih razmjera. Kombinacijom aluminijskih vodiča visoke-čistoće s kemijskom unakrsno-povezanom polietilenom (XLPE) izolacijom i robusnim PVC vanjskim omotačem, ovaj kabel pruža optimalnu ravnotežu mehaničke čvrstoće, toplinske stabilnosti i ekonomske učinkovitosti. Dizajniran prvenstveno kao 4-žilni kabel, standardni je izbor za tro-fazne četverožilne distribucijske sustave, osiguravajući sigurnu isporuku energije uz značajno smanjenje troškova materijala i složenosti instalacije.
Tehničke specifikacije
|
Parametar Stavka |
Specifikacija |
Parametar Stavka |
Specifikacija |
|
Broj modela |
YJLV |
Nazivni napon |
0,6/1kV (osnova) / 8,7kV, 10kV, 15kV, 20kV, 26kV, 35kV (opcionalno) |
|
Materijal vodiča |
Aluminij |
Izolacija/jakna |
XLPE / PVC |
|
Radna temperatura |
90 stupnjeva |
Boja |
Crna (Ispravljeni pravopis) |
|
Presjek |
Prilagodljiv (1,5 mm²~630 mm²) |
Broj jezgri |
4-jezgre (standardno) / 1/2/3/3+1/5/3+2/4+1 (prilagođeno) |
|
Vrsta oklopa |
SWA/STA/AWA/ATA (prilagodljivo) |
Stupanj napona |
NN / SN / VN |
|
MOQ |
100 metara |
Certifikati |
CCC, ISO, CE |
|
Prilagođena usluga |
Podržani OEM i ODM |
Mjesto podrijetla |
Hebei, Kina |
|
Glavne aplikacije |
Distribucija električne energije, fotonaponska energija, elektrana |
Vrsta kabela |
Oklopni kabel s aluminijskom jezgrom |
Značajke
Radna temperatura je najveća nazivna radna temperatura vodiča, koja iznosi 90 stupnjeva; maksimalna temperatura tijekom kratkog spoja ne smije prelaziti 250 stupnjeva, a trajanje ne smije biti duže od 5 sekundi; temperatura ugradnje i polaganja je minimalna temperatura za ugradnju i polaganje kabela, koja nije niža od 0 stupnjeva; za zračno{4}}položene kabele, temperatura okoline je 40 stupnjeva; za zemljano-položene kabele, temperatura okoline je 25 stupnjeva.
|
Specifikacije i parametri kabela s jednožilnom{0}}aluminijskom xlpe izolacijom od PVC-a |
|||||
|
Nazivna površina-presjeka |
Debljina izolacije |
Debljina plašta |
Približno sveukupno |
cca. težina |
Maksimalni istosmjerni otpor vodiča na 20 stupnjeva |
|
mm2 |
mm |
mm |
mm |
kg/km |
Ω/ km |
|
1x1.5 |
0.7 |
1.4 |
6 |
||
|
1x2.5 |
0.7 |
1.4 |
6 |
41 |
12.1 |
|
1x4 |
0.7 |
1.4 |
7 |
49 |
7.41 |
|
1x6 |
0.7 |
1.4 |
7 |
59 |
4.61 |
|
1x10 |
0.7 |
1.4 |
8 |
80 |
3.08 |
|
1x16 |
0.7 |
1.4 |
9 |
105 |
1.91 |
|
1x25 |
0.9 |
1.4 |
11 |
147 |
1.20 |
|
1x35 |
0.9 |
1.4 |
12 |
184 |
0.868 |
|
1x50 |
1.0 |
1.4 |
13 |
236 |
0.641 |
|
1x70 |
1.1 |
1.4 |
15 |
314 |
0.443 |
|
1x95 |
1.1 |
1.5 |
17 |
406 |
0.320 |
|
1x120 |
1.2 |
1.5 |
19 |
496 |
0.253 |
|
1x150 |
1.4 |
1.6 |
21 |
609 |
0.206 |
|
1x185 |
1.6 |
1.6 |
23 |
747 |
0.164 |
|
1×240 |
1.7 |
1.7 |
26 |
951 |
0.125 |
|
1×300 |
1.8 |
1.8 |
28 |
1162 |
0.100 |
|
1×400 |
2.0 |
1.9 |
32 |
1477 |
0.0778 |
|
1×500 |
2.2 |
2.0 |
35 |
1856 |
0.0605 |
|
1×630 |
2.4 |
2.2 |
40 |
2351 |
0.0469 |
|
1×800 |
2.6 |
2.3 |
44 |
||
Ključne prednosti
Vrhunska cijena-Učinkovitost i mala težina:
Upotreba aluminijskih vodiča značajno smanjuje i težinu kabela i troškove nabave u usporedbi s bakrenim, što ga čini idealnim izborom za -svjesne proračuna velike-infrastrukturne projekte bez ugrožavanja performansi.
Izvanredna toplinska i dielektrična izvedba:
XLPE izolacija pruža izvanrednu toplinsku otpornost, omogućujući kontinuiranu radnu temperaturu od 90 stupnjeva. Kao vrlo učinkovit kabel niske izolacije, njegov dizajn smanjuje dielektrične gubitke i povećava učinkovitost prijenosa energije.
Robusna mehanička zaštita:
Dostupan s oklopom od čelične žice (SWA) ili oklopom od čelične trake (STA), ovaj kabel nudi vrhunsku otpornost na gnječenje, napetost i napade glodavaca. Ova trajnost ga čini prikladnim za izravni ukop i složeno usmjeravanje u teškim uvjetima.
Fleksibilna prilagodba:
Osim standardne konfiguracije s četiri PVC jezgre, podržavamo široku prilagodbu, uključujući poprečne-presjeke u rasponu od 1,5 mm² do 630 mm² i različite kombinacije jezgri (npr. 3+1, 3+2) kako bi se zadovoljili specifični zahtjevi opterećenja.
Prijave
YJLV kabeli naširoko se koriste za fiksne instalacije u zatvorenim prostorima, tunelima, kabelskim kanalima i cijevima, kao i za vanjsko izravno ukopavanje u rastresito tlo.
- Gradske električne mreže:Idealan za glavne prijenosne i distribucijske vodove, gdje njegova lagana priroda pojednostavljuje nadzemnu instalaciju.
- Industrija i rudarstvo:Savršen za sustave distribucije električne energije u velikim tvornicama; karakteristike kabela niske izolacije osiguravaju stabilan rad čak i u složenim elektromagnetskim okruženjima.
- Obnovljiva energija:intenzivno se koristi u fotonaponskim i vjetroelektranama za kolektorske krugove i prijenos energije.
- Infrastrukturni projekti:Široko se koristi na željeznicama, mostovima i gradilištima za privremene ili stalne mreže napajanja, gdje standardni dizajn s četiri PVC jezgre savršeno odgovara zahtjevima tro{0}}napajanja industrijske opreme.
